Задачи
Проектирование, установка и настройка системы контроля доступа, охранно-пожарной сигнализации, видеонаблюдения и автоматического мониторинга и управления 14 фонтанов Центральной аллеи ВДНХ и знаменитого фонтана «Золотой колос», расположенного в Третьем Каменском пруду на территории Всероссийского выставочного центра.
Интеграция инженерных систем фонтанного комплекса в общую систему диспетчеризации, а также принятия дополнительных мер по обеспечению сохранности фонтанного комплекса, повышению уровня его безопасности и предотвращению вандализма.
Выполнение всех необходимых строительно-монтажных и пусконаладочных работ, включая прокладку кабелей, установку и настройку работы оборудования и ПО.
Суть решения
На базе доверенных серверов собственного производства специалисты Kraftway установили специализированный программно-аппаратный комплекс, который был интегрирован в уже имеющуюся у заказчика инфраструктуру. В состав комплексного решения также вошли рабочие станции, видеокамеры и коммутаторы Kraftway, программируемые логические контроллеры АСУТП, приборы охранной, пожарной сигнализации и контроля доступа и вспомогательное оборудование.

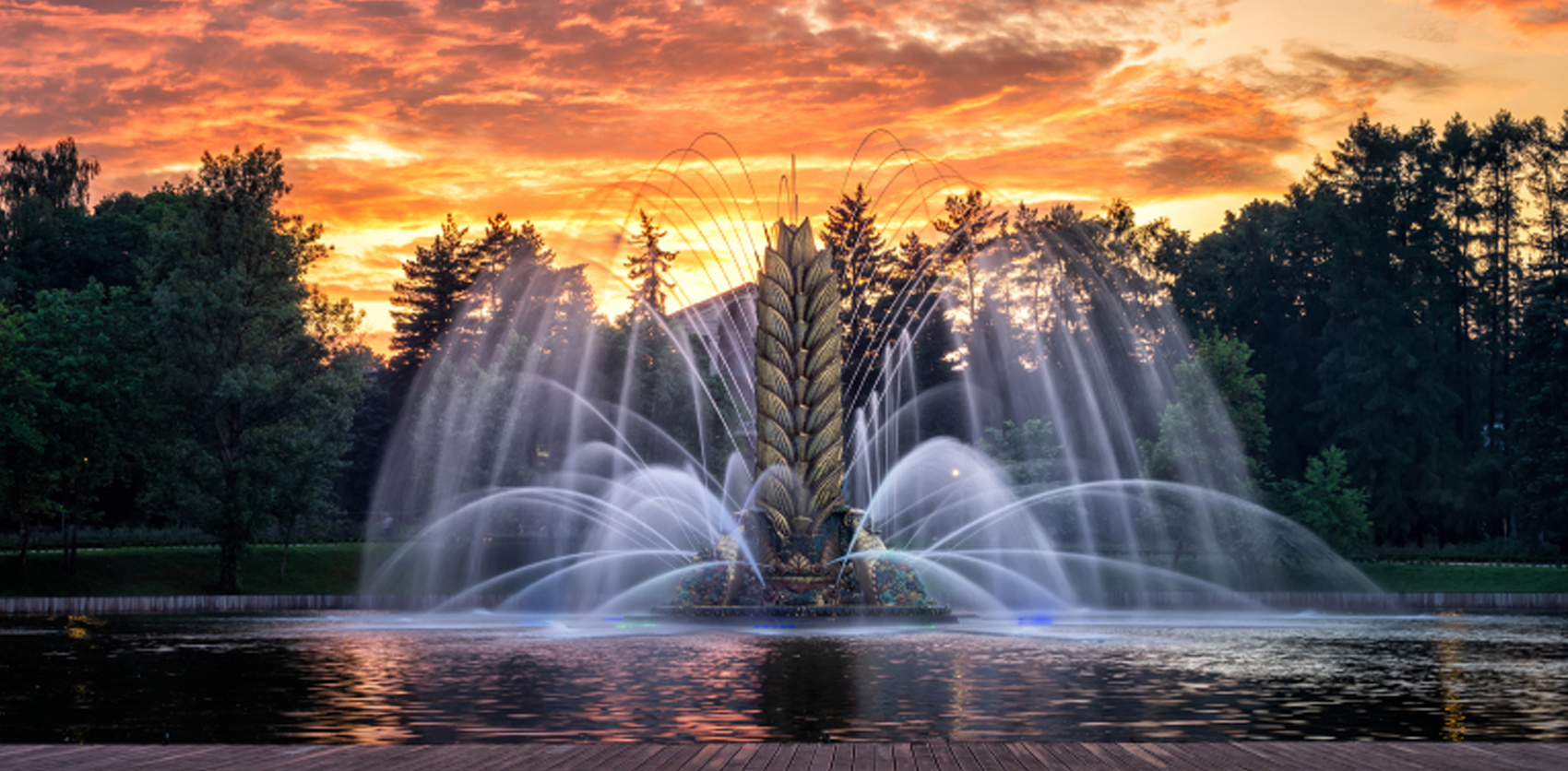

Фонтанный комплекс Центральной аллеи представляет собой две синхронно работающие группы по 7 фонтанов в каждой. Особенностью фонтана «Золотой колос», одной из главных достопримечательностей ВДНХ, является его размещение в акватории искусственно созданного пруда, что создало дополнительные сложности при реализации технических решений.
Фонтаны на ВДНХ - достаточно сложные гидротехнические сооружения, бесперебойное функционирование которых осуществляется благодаря работе локальной автоматизированной системе управления с передачей данных на рабочее место диспетчера пункта управления, созданного в «северной» насосной фонтанов Центральной аллеи, и в главный диспетчерский центр ГБУ «Гормост».
В качестве аппаратной платформы для развертывания АСУ ТП и для организации хранения данных были выбраны хорошо зарекомендовавшие себя доверенные серверы Kraftway. Объем дисковой подсистемы, отведенный под видеоданные, составляет 86Тб и позволяет хранить архив видеозаписей всех подключенных видеокамер в формате FULL HD в течение не менее 30 дней. В состав комплексного решения также вошли рабочие станции, видеокамеры и коммутаторы Kraftway, программируемые логические контроллеры АСУТП, приборы охранной, пожарной сигнализации и контроля доступа и вспомогательное оборудование. Вся необходимая информация и средства управления выведены на HMI-панели, которые встроены непосредственно в шкафы управления, а также на АРМ диспетчера пункта управления в «северной» насосной фонтанов Центральной аллеи. Информация о событиях и статусе работы оборудования, сигналы от систем охранной, пожарной сигнализации, контроля и управления доступом, а также видеоданные от камер видеонаблюдения передаются в единую систему централизованного мониторинга инженерного оборудования и обеспечения безопасности объектов ГБУ «Гормост».
Созданный комплекс позволяет специалистам ГБУ «Гормост» вести круглосуточный визуальный контроль за фонтанным комплексом и прилегающей территорией, дистанционно управлять фонтанами и декоративной подсветкой в соответствии с необходимым графиком в автоматическом, автоматизированном и ручном режимах. Развернутая АСУ ТП позволяет регулировать напор воды и высоту водной струи, контролировать ключевые параметры функционирования оборудования, синхронизировать работу обеих линий фонтанов комплекса «Центральной аллеи», следить за работой фильтров воды, обеспечивать защиту электродвигателей насосов, а также оперативно получать информацию об аварийных ситуациях и проводить в случае необходимости экстренное отключение оборудования.
